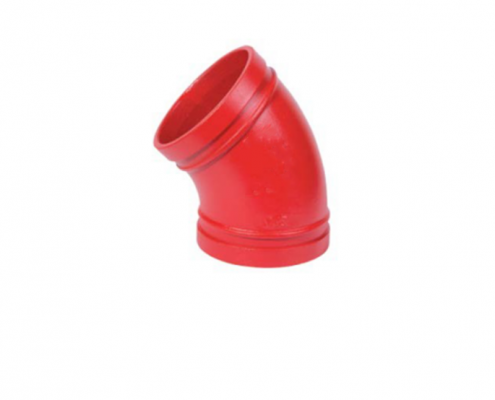

DI GROOVED FITTINGS- 45 ° ELBOW

சிறப்பு அற்புதமான DI GROOVED FITTINGS- 45 ° ELBOW வாங்க திட்டமிட்டுள்ளீர்களா? தியான்ஜின் டெகோ ஆன்லைனில் உங்களுக்கு நல்ல தயாரிப்பு வழங்க முடியும் DI GROOVED FITTINGS- 45 ° ELBOW, இது லாவோ மக்கள் ஜனநாயக குடியரசு, கம்போடியா இராச்சியம், நேபாளம், இந்தோனேசியா, வியட்நாம், சிங்கப்பூர் மற்றும் பிற நாடுகளில் பரவலாகப் பயன்படுத்தப்படுகிறது. தோப்பு பொருத்துதல்களில் நாங்கள் உங்கள் சிறந்த சப்ளையராக இருப்போம்.

45 ° முழங்கை பள்ளம் குழாய் இணைப்புக்கு பயன்படுத்தப்படுகிறது, இது முக்கியமாக குழாய் வளைவுகளில் குழாய் திசையை மாற்றும். இது 45 டிகிரி திரும்ப ஒரே பெயரளவு விட்டம் கொண்ட இரண்டு குழாய்களை இணைக்கிறது.

விசாரணை படிவம்

விளக்கம்

DI GROOVED FITTINGS- 45 ° ELBOW

1. தயாரிப்புகளின் விளக்கம்

பரிமாணங்கள்:

1 ″ (DN25) - 24 ″ (DN600)

வடிவமைப்பு தரநிலை:

ISO6182, AWWA C606, GB 5135.11

இணைப்பு தரநிலை:

ASME B36.10, ASTM A53-A53M, ISO 4200

வேலை அழுத்தம்:

175PSI-500PSI

விண்ணப்பம்:

45 ° முழங்கை நடுத்தர மற்றும் குறைந்த அழுத்த குழாய் அமைப்புகளுக்கு பெயரளவு அழுத்தம் 175-500 பி.எஸ்.ஐ, பெயரளவு அளவு டி.என் 25-டி.என் 600, வெப்பநிலை வரம்பு -
20 ℃ - + 180 ℃, இவை நீர் வழங்கல் மற்றும் வடிகால், தீயணைப்பு, ஏர் கண்டிஷனிங் போன்றவற்றில் பரவலாகப் பயன்படுத்தப்படுகின்றன.

குழாயின் பொருள்:

ASME B36.10, ASTM A53-A53M, ISO 4200, GB / T 21835 இன் படி வெல்டட் மற்றும் தடையற்ற உருட்டப்பட்ட எஃகு குழாய்கள்

பொருள் விவரக்குறிப்பு

ASTM A536, 65-45-12 படி டக்டைல் இரும்பு. முடிச்சு 90% க்கும் அதிகமாக உள்ளது, இது சிறந்த உடல் மற்றும் இயந்திர பண்புகளை உறுதி செய்கிறது

மேற்பரப்பு சிகிச்சை:

எலக்ட்ரோஃபோரெடிக்பைண்டிங்
எபோக்சி பவர் பெயிண்டிங்
ஹாட்-டிப்கால்வனிங்
பிளாக்
மற்றவர்கள் வாடிக்கையாளர்களின் விரிவான கோரிக்கையில் கிடைக்கும்

2. பரிமாணங்கள்

பெயரளவு	குழாய்	வேலை அழுத்தம்	பரிமாணங்கள் L	பெயரளவு	குழாய்	வேலை அழுத்தம்	பரிமாணங்கள் L
அளவு	நி.மே	வேலை அழுத்தம்	பரிமாணங்கள் L	அளவு	நி.மே	வேலை அழுத்தம்	பரிமாணங்கள் L
மிமீ / இன்	மிமீ / இன்	பி.எஸ்.ஐ / எம்.பி.ஏ.	மிமீ / இன்	மிமீ / இன்	மிமீ / இன்	பி.எஸ்.ஐ / எம்.பி.ஏ.	மிமீ / இன்
25	33.7	500	44.5	150	168.3	500	89
1	1.315	3.45	1.75	6	6.625	3.45	3.5
32	42.4	500	44.5	200	216.3	300	108
1¼	1.66	3.45	1.75	8	8.516	2.07	4.25
40	48.3	500	44.5	200	219.1	500	108
1½	1.9	3.45	1.75	8	8.625	3.45	4.25
50	60.3	500	51	250	267.4	300	120.5
2	2.375	3.45	2	10	10.528	2.07	4.75
65	73	500	57	250	273	500	120.5
2½	2.875	3.45	2.24	10	10.75	3.45	4.75
65	76.1	500	57	300	318.5	300	133
2½	3	3.45	2.24	12	12.75	2.07	5.25
80	88.9	500	63.5	300	323.9	500	133
3	3.5	3.45	2.5	12	12.75	3.45	5.25
100	108	500	76	350	377	300	122
4	4.25	3.45	3	14	14.843	2.07	4.8
100	114.3	500	76	350	355.6	300	152
4	4.5	3.45	3	14	14	2.07	6
125	133	500	82.5	400	406.4	300	184
5	5.25	3.45	3.25	16	16	2.07	7.25
125	139.7	500	82.5	450	457.2	300	203
5	5.5	3.45	3.25	18	18	2.07	8
125	141.3	500	82.5	500	508	300	229
5	5.563	3.45	3.25	20	20	2.07	9
150	159	500	89	600	609.6	300	280
6	6.25	3.45	3.5	24	24	2.07	11
150	165.1	500	89
6	6.5	3.45	3.5
