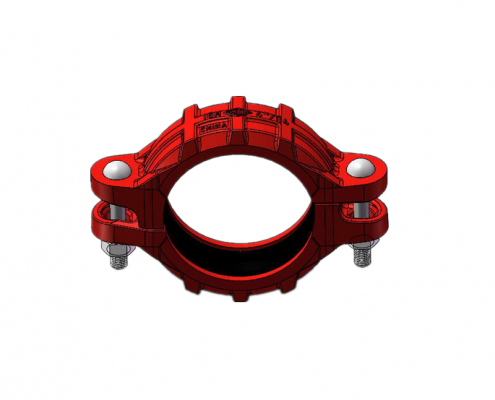

DI GROOVED HEAVY DUTY RIGID COPLING

DI GROOVED HEAVY DUTY RIGID COUPLING இல் நல்ல விலையை வாங்க விரும்புகிறீர்களா? ஆசியா, மத்திய கிழக்கு, தென் அமெரிக்கா மற்றும் தென்னாப்பிரிக்கா நாடுகளில் பரவலாகப் பயன்படுத்தப்படும் DI GROOVED HEAVY DUTY RIGID COUPLING தயாரிப்பில் 15 நாட்கள் விநியோகத்தை தியான்ஜின் டெகோ உங்களுக்கு வழங்க முடியும். நம்பிக்கையுடன் வாங்க!

கனரக கடுமையான இணைப்புக்கள் தோப்பு குழாய் இணைப்புக்கானவை. கூட்டு
பகுதி, அருகிலுள்ள குழாய் முனைகள் தொடர்புடைய கோண இடப்பெயர்ச்சி மற்றும் அதனுடன் தொடர்புடைய அச்சு சுழற்சி ஆகியவற்றைக் கொண்டிருக்க அனுமதிக்கப்படாது

விசாரணை படிவம்

விளக்கம்

DI GROOVED HEAVY DUTY RIGID COPLING

1. தயாரிப்புகளின் விளக்கம்

கனரக கடுமையான இணைப்புக்கள் தோப்பு குழாய் இணைப்புக்கானவை. கூட்டுப் பகுதியில், அருகிலுள்ள குழாய் முனைகள் தொடர்புடைய கோண இடப்பெயர்ச்சி மற்றும் அதனுடன் தொடர்புடைய அச்சு சுழற்சியைக் கொண்டிருக்க அனுமதிக்கப்படுவதில்லை

பரிமாணங்கள்:

2 ″ (DN50) - 12 ″ (DN300)

வடிவமைப்பு தரநிலை:

ISO6182, AWWA C606, GB 5135.11

இணைப்பு தரநிலை:

ASME B36.10, ASTM A53-A53M, ISO 4200

வேலை அழுத்தம்:

2″–8″(DN50 – DN200):750PSI
10″–12″(DN250 – DN300):500PSI

விண்ணப்பம்:

ஹெவி டியூட்டி கடுமையான இணைப்புகள் முக்கியமாக நடுத்தர மற்றும் குறைந்த அழுத்த குழாய் அமைப்புகளுக்கு பெயரளவு அழுத்தம் 500-750 பி.எஸ்.ஐ, பெயரளவு அளவு டி.என் 50-டி.என் 300, வெப்பநிலை வரம்பு - 20 ℃ - + 180 with, இவை நீர் வழங்கல் மற்றும் வடிகால், தீ ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகின்றன. சண்டை, ஏர் கண்டிஷனிங் போன்றவை

குழாயின் பொருள்:

ASME B36.10, ASTM A53-A53M, ISO 4200, GB / T 21835 இன் படி வெல்டட் மற்றும் தடையற்ற உருட்டப்பட்ட எஃகு குழாய்கள்

பொருள் விவரக்குறிப்பு

ASTM A536, 65-45-12 படி டக்டைல் இரும்பு. முடிச்சு 90% க்கும் அதிகமாக உள்ளது, இது சிறந்த உடல் மற்றும் இயந்திர பண்புகளை உறுதி செய்கிறது

மேற்பரப்பு சிகிச்சை:

எலக்ட்ரோஃபோரெடிக் பெயிண்டிங்
Ray ஸ்ப்ரே மோல்டிங்
ஹாட்-டிப் கால்வனைசிங்
வெற்று உலோகம் （கருப்பு
Clients மற்றவர்கள் வாடிக்கையாளர்களின் விரிவான கோரிக்கையின் பேரில் கிடைக்கும்

2. விருப்பம்

வீட்டுவசதி:
ASTM A536, 65-45-12 படி டக்டைல் இரும்பு. முடிச்சு 90% க்கும் அதிகமாக உள்ளது, இது சிறந்த உடல் மற்றும் இயந்திர பண்புகளை உறுதி செய்கிறது.
இணைப்பிறுக்கி:
1 、 EPDM கேஸ்கட் ， குறியீடு E
வெப்பநிலை ： -34 110 + 30 ℃ （-230 ～ + XNUMX
பொருந்தக்கூடிய ஊடகம்: நீர், எரிவாயு, நீர்த்த அமிலம் (அடிப்படை) மற்றும் பிற இரசாயனங்கள் (ஹைட்ரோகார்பன்களைத் தவிர)
குறிப்பு: எண்ணெய் மற்றும் ஹைட்ரோகார்பன்களின் பயன்பாட்டை கண்டிப்பாக தடைசெய்க.

2 、 NBR ， குறியீடு D:
வெப்பநிலை ： -29 ℃ ～ + 82 ℃ （-20 ～ + 180;
பொருந்தக்கூடிய ஊடகங்கள்: பெட்ரோலிய பொருட்கள், தாவர எண்ணெய்கள், கனிம எண்ணெய்கள் போன்றவை குறிப்பு: அதிக வெப்பநிலை பொருட்களுடன் பயன்படுத்துவதை கண்டிப்பாக தடைசெய்கின்றன.

3 சிலிகான் ரப்பர், குறியீடு எஸ்
வெப்பநிலை: -40 ～～ + 177 ℃ （-40 ～ + 350 ℉
பொருந்தக்கூடிய ஊடகங்கள்: அதிக வெப்பநிலை மற்றும் வறண்ட காற்று மற்றும் சில உயர் வெப்பநிலை இரசாயனங்கள், குடிநீர் மற்றும் பல.
4 குளோரோபிரீன் ரப்பர் ， குறியீடு எல்.டி perat வெப்பநிலை ： -32 ℃ 82 + 26 ℃ 180 -XNUMX ～ + XNUMX ℉ lic பொருந்தக்கூடிய ஊடகங்கள்: கடல் நீர்
5 ஃப்ளோரோரப்பர், குறியீடு எஃப் வெப்பநிலை: -20 ～ + 180
பொருந்தக்கூடிய ஊடகம்: சூடான எண்ணெய், சில ரசாயன பொருட்கள், நல்ல ஆக்சிஜனேற்ற எதிர்ப்பு.
போல்ட் / நட்ஸ்:

ANSI ஹெவி ஹெக்ஸ் நட்

1. பொருள்: SAE J995 2.

2. நூல்: ANSI B 1.1-1982, வகுப்பு 2 பி.

3. மேற்பரப்பு சிகிச்சை: ASTM B633 CLASS FE / ZN5 TYPE per க்கு துத்தநாகம் எலக்ட்ரோபிளேட்டட், வகுப்பு SC5 க்கு தடிமன் 1 XNUMXμm.

மெட்ரிக் ஹெவி ஹெக்ஸ் நட்

1. பொருள்: ஐஎஸ்ஓ 898-2: 1992 \ ஜிபி / டி 3098.2-2000 வகுப்பு 8.
2.தொகுப்பு: ஐஎஸ்ஓ 261, எம் 6 & எம் 10 க்கு சகிப்புத்தன்மை 12 மணி, எம் 7 மற்றும் அதற்கு மேல் 16 மணி.
3. மேற்பரப்பு சிகிச்சை: துத்தநாகம் எலக்ட்ரோபிளேட்டட் மற்றும் ஐஎஸ்ஓ 2081 FE / ZN5, ISO4520 CLASS 1A க்கு மஞ்சள் நிற குரோமேட் டிப்.

ANSI ஓவல் நெக் ட்ராக் போல்ட்
1. பொருள்: SAE J429 5.
2.தொகுப்பு: ANSI B 1.1 வகுப்பு 2A க்கு UNC நூல்.
3. மேற்பரப்பு சிகிச்சை: ASTM B633 CLASS FE / ZN5 TYPE per க்கு வெள்ளி குரோமேட் எலக்ட்ரோபிளேட்டட், தடிமன் class 5μm வகுப்பு SC1 க்கு.

மெட்ரிக் ஓவல் நெக் ட்ராக் போல்ட்
1. பொருள்: ஐஎஸ்ஓ 898-1: 1992 \ ஜிபி / டி 3098.1-2000 வகுப்பு 8.8.
2.தொகுப்பு: ஐஎஸ்ஓ 261 க்கு ஐஎஸ்ஓ மெட்ரிக் நூல், சகிப்புத்தன்மை 6 மணி.
3. மேற்பரப்பு சிகிச்சை: ஐஎஸ்ஓ 2081 FE / ZN5 ISO4520 CLASS 1A per க்கு மஞ்சள் நிற குரோமேட் எலக்ட்ரோபிளேட்டட்

3. பரிமாணங்கள்

பெயரளவு	குழாய்	வேலை	பரிமாணங்கள்	பரிமாணங்கள்	பரிமாணங்கள்	போல்ட்
அளவு	நி.மே	அழுத்தம்	A	B	C	போல்ட்
டி.என் / இன்	மிமீ / இன்	பி.எஸ்.ஐ / எம்.பி.ஏ.	மிமீ / இன்	மிமீ / இன்	மிமீ / இன்	எண்-அளவு
50	60.3	750	88	136	45.5	2-1 / 2 எக்ஸ் 75
2	2.375	5.17	3.46	5.35	1.79	2-1 / 2 எக்ஸ் 75
65	73	750	101	150	45.5	2-1 / 2 எக்ஸ் 75
2½	2.875	5.17	3.98	5.91	1.79	2-1 / 2 எக்ஸ் 75
65	76.1	750	104	155	45.5	2-1 / 2 எக்ஸ் 75
2½	3	5.17	4.09	6.1	1.79	2-1 / 2 எக்ஸ் 75
80	88.9	750	120.5	174	46.5	2-1 / 2 எக்ஸ் 75
3	4.5	5.17	4.74	6.85	1.83	2-1 / 2 எக்ஸ் 75
100	114.3	750	150.5	217	50.5	2-5 / 8 எக்ஸ் 80
4	4.5	5.17	5.93	8.54	1.99	2-5 / 8 எக்ஸ் 80
125	139.7	750	179	249	52	2-3 / 4 எக்ஸ் 115
5	5.5	5.17	7.05	9.8	2.05	2-3 / 4 எக்ஸ் 115
125	141.3	750	180.5	250	51.5	2-3 / 4 எக்ஸ் 115
5	5.563	5.17	7.11	9.84	2.03	2-3 / 4 எக்ஸ் 115
150	165.1	750	208	281	51.5	2-3 / 4 எக்ஸ் 115
6	6.5	5.17	8.19	11.06	2.03	2-3 / 4 எக்ஸ் 115
150	168.3	750	211.5	285	52	2-3 / 4 எக்ஸ் 115
6	6.625	5.17	8.33	11.22	2.05	2-3 / 4 எக்ஸ் 115
200	219.1	750	269	358	61	2-7 / 8 எக்ஸ் 125
8	8.625	5.17	10.59	14.09	2.4	2-7 / 8 எக்ஸ் 125
250	273	500	326.5	420.7	63.5	2-7 / 8 எக்ஸ் 125
10	10.75	3.45	12.85	16.56	2.5	2-7 / 8 எக்ஸ் 125
300	323.9	500	385	481	66	2-7 / 8 எக்ஸ் 140
12	12.75	3.45	15.16	18.94	2.6	2-7 / 8 எக்ஸ் 140
