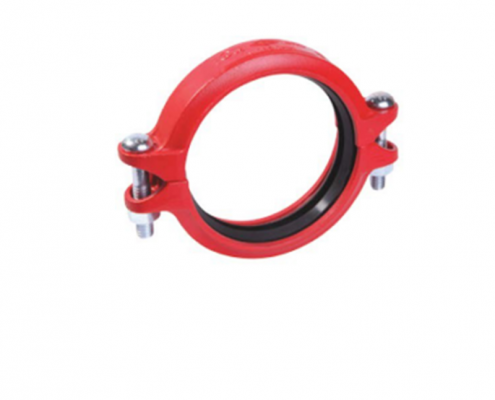

DI க்ரூவ் லைட்-டூட்டி ஃப்ளெக்ஸிபிள் கப்ளிங்
1. தயாரிப்புகளின் விளக்கம்
ஒளி-கடமை நெகிழ்வான இணைப்புகள் குறுகிய-பாணி இணைப்புகள்-இவை முக்கியமாக பள்ளம் குழாய் இணைப்புகளுக்குப் பயன்படுத்தப்படுகின்றன, அங்கு அருகிலுள்ள குழாய் முனைகள் ஒரு குறிப்பிட்ட அளவு உறவினர் கோண இடப்பெயர்வு மற்றும் அதனுடன் தொடர்புடைய அச்சு சுழற்சியை அனுமதிக்கின்றன.
பரிமாணங்கள்:
4 ″ (DN100) - 10 ″ (DN250)
வடிவமைப்பு தரநிலை:
ISO6182, AWWA C606, GB 5135.11
இணைப்பு தரநிலை:
ASME B36.10, ASTM A53-A53M, ISO 4200
வேலை அழுத்தம்:
175-300 PSI
விண்ணப்பம்:
லேசான-கடமை நெகிழ்வான இணைப்புகள் நடுத்தர மற்றும் குறைந்த அழுத்த குழாய் அமைப்புகளுக்கு பெயரளவு அழுத்தம் 175-300 பி.எஸ்.ஐ, பெயரளவு அளவு டி.என் 100-டி.என் .250, வெப்பநிலை வரம்பு - 20 ℃ - + 180 ℃, இவை நீர்வழங்கல் மற்றும் வடிகால் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகின்றன, தீயணைப்பு, ஏர் கண்டிஷனிங் போன்றவை.
குழாயின் பொருள்:
ASME B36.10, ASTM A53-A53M, ISO 4200, GB / T 21835 இன் படி வெல்டட் மற்றும் தடையற்ற உருட்டப்பட்ட எஃகு குழாய்கள்
பொருள் விவரக்குறிப்பு
ASTM A536, 65-45-12 படி டக்டைல் இரும்பு. முடிச்சு 90% க்கும் அதிகமாக உள்ளது, இது சிறந்த உடல் மற்றும் இயந்திர பண்புகளை உறுதி செய்கிறது
மேற்பரப்பு சிகிச்சை:
எலக்ட்ரோஃபோரெடிக் பெயிண்டிங்
Ray ஸ்ப்ரே மோல்டிங்
ஹாட்-டிப் கால்வனைசிங்
வெற்று உலோகம் (கருப்பு
Clients மற்றவர்கள் வாடிக்கையாளர்களின் விரிவான கோரிக்கையின் பேரில் கிடைக்கும்
2. விருப்பம்
வீட்டுவசதி:
ASTM A536, நீர்த்த இரும்பு 65-45-12
இணைப்பிறுக்கி:
1 、 EPDM கேஸ்கட் , குறியீடு E
வெப்பநிலை : -34 110 + 30 ℃ (-230 ~ + XNUMX
பொருந்தக்கூடிய ஊடகம்: நீர், எரிவாயு, நீர்த்த அமிலம் (அடிப்படை) மற்றும் பிற இரசாயனங்கள் (ஹைட்ரோகார்பன்களைத் தவிர)
குறிப்பு: எண்ணெய் மற்றும் ஹைட்ரோகார்பன்களின் பயன்பாட்டை கண்டிப்பாக தடைசெய்க.
2 、 NBR , குறியீடு D:
வெப்பநிலை : -29 ℃ ~ + 82 ℃ (-20 ~ + 180;
பொருந்தக்கூடிய ஊடகங்கள்: பெட்ரோலிய பொருட்கள், தாவர எண்ணெய்கள், கனிம எண்ணெய்கள் போன்றவை குறிப்பு: அதிக வெப்பநிலை பொருட்களுடன் பயன்படுத்துவதை கண்டிப்பாக தடைசெய்கின்றன.
3 சிலிகான் ரப்பர், குறியீடு எஸ்
வெப்பநிலை: -40 ~ ~ + 177 ℃ (-40 ~ + 350 ℉
பொருந்தக்கூடிய ஊடகங்கள்: அதிக வெப்பநிலை மற்றும் வறண்ட காற்று மற்றும் சில உயர் வெப்பநிலை இரசாயனங்கள், குடிநீர் மற்றும் பல.
4 குளோரோபிரீன் ரப்பர் , குறியீடு எல்.டி perat வெப்பநிலை : -32 ℃ 82 + 26 ℃ 180 -XNUMX ~ + XNUMX ℉ lic பொருந்தக்கூடிய ஊடகங்கள்: கடல் நீர்
5 ஃப்ளோரோரப்பர், குறியீடு எஃப் வெப்பநிலை: -20 ~ + 180
பொருந்தக்கூடிய ஊடகம்: சூடான எண்ணெய், சில ரசாயன பொருட்கள், நல்ல ஆக்சிஜனேற்ற எதிர்ப்பு.
போல்ட் / நட்ஸ்:
ANSI ஹெவி ஹெக்ஸ் நட்
1. பொருள்: SAE J995 2.
2. நூல்: ANSI B 1.1-1982, வகுப்பு 2 பி.
3. மேற்பரப்பு சிகிச்சை: ASTM B633 CLASS FE / ZN5 TYPE per க்கு துத்தநாகம் எலக்ட்ரோபிளேட்டட், வகுப்பு SC5 க்கு தடிமன் 1 XNUMXμm.
மெட்ரிக் ஹெவி ஹெக்ஸ் நட்
1. பொருள்: ஐஎஸ்ஓ 898-2: 1992 \ ஜிபி / டி 3098.2-2000 வகுப்பு 8.
2.தொகுப்பு: ஐஎஸ்ஓ 261, எம் 6 & எம் 10 க்கு சகிப்புத்தன்மை 12 மணி, எம் 7 மற்றும் அதற்கு மேல் 16 மணி.
3. மேற்பரப்பு சிகிச்சை: துத்தநாகம் எலக்ட்ரோபிளேட்டட் மற்றும் ஐஎஸ்ஓ 2081 FE / ZN5, ISO4520 CLASS 1A க்கு மஞ்சள் நிற குரோமேட் டிப்.
ANSI ஓவல் நெக் ட்ராக் போல்ட்
1. பொருள்: SAE J429 5.
2.தொகுப்பு: ANSI B 1.1 வகுப்பு 2A க்கு UNC நூல்.
3. மேற்பரப்பு சிகிச்சை: ASTM B633 CLASS FE / ZN5 TYPE per க்கு வெள்ளி குரோமேட் எலக்ட்ரோபிளேட்டட், தடிமன் class 5μm வகுப்பு SC1 க்கு.
மெட்ரிக் ஓவல் நெக் ட்ராக் போல்ட்
1. பொருள்: ஐஎஸ்ஓ 898-1: 1992 \ ஜிபி / டி 3098.1-2000 வகுப்பு 8.8.
2.தொகுப்பு: ஐஎஸ்ஓ 261 க்கு ஐஎஸ்ஓ மெட்ரிக் நூல், சகிப்புத்தன்மை 6 மணி.
3. மேற்பரப்பு சிகிச்சை: ஐஎஸ்ஓ 2081 FE / ZN5 ISO4520 CLASS 1A per க்கு மஞ்சள் நிற குரோமேட் எலக்ட்ரோபிளேட்டட்

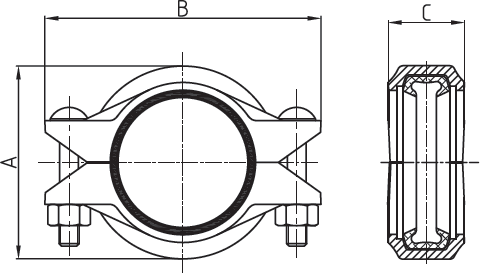

3. பரிமாணங்கள்

எண். அளவு |
குழாய் OD |
1 என்.எஸ் |
|
|
வெட்டு தோப்பு |
ரோல் க்ரூவ் |
அதிகபட்சம். இறுதி சுமை |
குழாய் முடிவு பிரிப்பு |
|
|
அதிகபட்சம். வேலை
அழுத்தம் |
அதிகபட்சம். வேலை அழுத்தம் |
|
|
|
|
ச்ச .30 |
ச்ச .40 |
ச்ச .10 |
ச்ச .30 |
ச்ச .40 |
|
|
டி.என் / இன் |
மிமீ / இன் |
பார் / சை |
பார் / சை |
பார் / சை |
பார் / சை |
பார் / சை |
KN / Lbs |
மிமீ / இன் |
100 |
114.3 |
20/300 |
20/300 |
20/300 |
20/300 |
20/300 |
21.2/4770 |
0-3.2 |
4 |
4.5 |
|
|
|
|
|
|
0-0.13 |
125 |
139.7 |
31/450 |
31/450 |
31/450 |
31/450 |
31/450 |
47.5/10680 |
0-3.2 |
5 |
5.5 |
|
|
|
|
|
|
0-0.13 |
150 |
165.1 |
20/300 |
20/300 |
20/300 |
20/300 |
20/300 |
44.3/9960 |
0-3.2 |
6 |
6.5 |
|
|
|
|
|
|
0-0.13 |
150 |
168.3 |
20/300 |
20/300 |
20/300 |
20/300 |
20/300 |
46.0/10340 |
0-3.2 |
6 |
6.625 |
|
|
|
|
|
|
0-0.13 |
250 |
273 |
20/300 |
20/300 |
20/300 |
20/300 |
20/300 |
121.0/27210 |
0-3.2 |
10 |
10.75 |
|
|
|
|
|
|
0-0.13 |
