Fluxo do processo de fabricação de cotovelo

Fluxo do processo de fabricação de cotovelo

Cotovelo sem costura: um cotovelo é um encaixe de tubulação usado na volta de um tubo. A proporção de todos os acessórios de tubulação usados ​​no sistema de tubulação é grande, cerca de 80%. Geralmente, diferentes processos de conformação são selecionados para cotovelos com diferentes materiais ou espessuras de parede. Os processos comuns de formação de cotovelo sem costura nos fabricantes incluem prensagem a quente, estampagem, extrusão e assim por diante.

Formação de pressão a quente

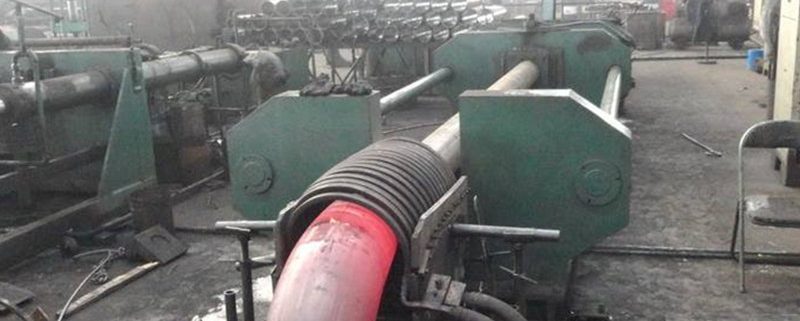

O processo de conformação de cotovelo de pressão a quente é um processo de aquecimento, expansão e dobra da manga em branco na matriz sob o impulso da máquina de empurrar de cotovelo especial, matriz de núcleo e dispositivo de aquecimento. A característica de deformação do cotovelo hot push é determinar o diâmetro do blank do tubo de acordo com a lei de que o volume permanece inalterado antes e depois da deformação plástica do material metálico. O diâmetro do tubo em bruto utilizado é inferior ao diâmetro do cotovelo. O processo de deformação do blank é controlado através da matriz para fazer o metal comprimido fluir no arco interno e compensar outras peças afinadas devido à expansão do diâmetro, de modo a obter o cotovelo com espessura de parede uniforme.

O processo de formação do cotovelo de pressão a quente tem as características de aparência bonita, espessura de parede uniforme e operação contínua, adequada para produção em massa. Portanto, tornou-se o principal método de conformação de cotovelo de aço carbono e aço liga, e também é usado na conformação de algumas especificações de cotovelo de aço inoxidável.

Os métodos de aquecimento do processo de formação incluem aquecimento por indução de média ou alta frequência (o anel de aquecimento pode ser multi-círculo ou círculo único), aquecimento por chama e aquecimento por forno reverberatório. O método de aquecimento depende dos requisitos dos produtos formados e das condições de energia.

Estampagem formando

Cotovelos formados por estampagem têm sido usados ​​há muito tempo no processo de formação de produção em massa de cotovelos sem costura. Eles foram substituídos pelo método de empurrar a quente ou outros processos de conformação na produção de especificações comuns de cotovelos. No entanto, em algumas especificações de cotovelos, a quantidade de produção é pequena, a espessura da parede é muito grossa ou muito fina.

O produto ainda está em uso quando há requisitos especiais. O tubo em bruto com o mesmo diâmetro externo do cotovelo é usado para a estampagem do cotovelo, e a prensa é usada para prensar e moldar diretamente na matriz.

Antes da estampagem, o tubo em bruto é colocado no molde inferior, o núcleo interno e o molde final são instalados no molde do tubo, o molde superior se move para baixo e começa a pressionar, e o cotovelo é formado através da restrição do molde externo e do suporte da matriz interna.

Comparado com o processo de prensagem a quente, a qualidade da aparência da estampagem não é tão boa quanto a anterior; Quando o cotovelo de estampagem é formado, o arco externo está no estado de tração e não há excesso de metal em outras partes para compensar, de modo que a espessura da parede no arco externo é reduzida em cerca de 10%. No entanto, devido às características de produção de peça única e baixo custo, o processo de estampagem de cotovelos é mais utilizado para a fabricação de pequenos lotes e cotovelos de parede grossa.

Os cotovelos de estampagem são divididos em estampagem a frio e estampagem a quente. A estampagem a frio ou estampagem a quente é geralmente selecionada de acordo com as propriedades do material e a capacidade do equipamento.

O processo de formação de cotovelo de extrusão a frio é usar uma máquina de formação de cotovelo especial para colocar o tubo em branco na matriz externa. Depois que as matrizes superior e inferior são fechadas, o tubo em bruto se move ao longo da folga reservada pela matriz interna e pela matriz externa sob o impulso da haste para completar o processo de formação.

O cotovelo fabricado pelo processo de extrusão a frio interno e externo tem aparência bonita, espessura de parede uniforme e desvio de tamanho pequeno. Portanto, este processo é frequentemente usado para a formação de cotovelos de aço inoxidável, especialmente cotovelos de aço inoxidável de paredes finas. A precisão da matriz interna e externa utilizada neste processo é alta; Os requisitos para o desvio da espessura da parede do tubo em bruto também são rigorosos.

Soldagem de placas médias

Use a placa média para fazer metade da seção do cotovelo com uma prensa e, em seguida, solde as duas seções. Este processo é geralmente usado para cotovelos acima de DN700.

Outros métodos de conformação

Além dos três processos comuns de formação acima, a formação de cotovelo sem costura também adota o processo de formação de extrusão do tubo em branco para a matriz externa e, em seguida, moldando através da esfera no tubo em branco. No entanto, este processo é relativamente complexo, difícil de operar e a qualidade de conformação não é tão boa quanto o processo acima, por isso raramente é usado.
